L’Hypervision possède plusieurs outils permettant d’utiliser les fonctionnalités de la GPAO. Sur une fenêtre d’édition d’hypervision, vous avez la barre d’outils objets à droite qui contient des objets spécifiques à la GPAO.
Attention : l’utilisation de ces objets nécessite une bonne maitrise dans la conception des fenêtres d’Hypervision. Certains objets nécessitent l’utilisation des objets Déclencheur et Données BDD qui ne sont pas décrits dans ce tutoriel (cf. Tutoriel hypervision).

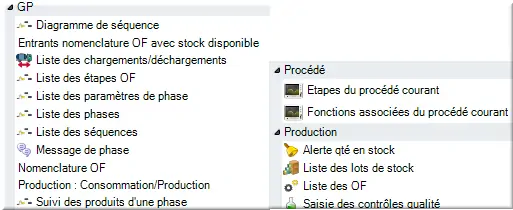

Figure 82 : outils/objets d'hypervision
| Objets | Fonctions |
|---|---|
| Diagramme de séquence | Affichage de l’algorigramme de la procédure en fonction de l’ID de la séquence |
| Entrants nomenclature OF avec stock disponible | Affichage des matières de la nomenclature avec les quantités en stock en fonction de l’ID Phase (Prend donc en compte les filtres produits de l’opération et les zones de stock définit sur le poste de charge affecté) |
| Listes des étapes OF | Conteneur affichant la liste des étapes d’OF pouvant être triés par Atelier, ligne ou OF -> Sortant ID Etape + ID OF |
| Liste des paramètres de phase | Obsolète |
| Liste des phases | Conteneur affichant la liste des phases en fonction d’un ID séquence -> Sortant ID Phase |
| Liste des séquences | Conteneur affichant la liste des séquences en fonction d’un ID OF ou Etape OF -> Sortant ID Séquence |
| Message de phase | Obsolète |
| Nomenclature OF | Affichage de la nomenclature d’un produit en fonction de l’ID OF |
| Production : Consommation/production | Affichage d’un conteneur de déclaration manuelle des consommations/production de l’OF avec possibilité de scannage et d’interfaçage avec des balances connectées |
| suivi des produits d’une phase | Obsolète |
| Liste des OF | Il permet d’afficher la liste des OF et de la paramétrer les filtres et l’affichage. Il permet également de renvoyer un ID d’OF en fonction de l’OF sélectionné par l’utilisateur dans la liste. Cet Id va permettre d’afficher des éléments spécifiques à l’OF sélectionné. |
